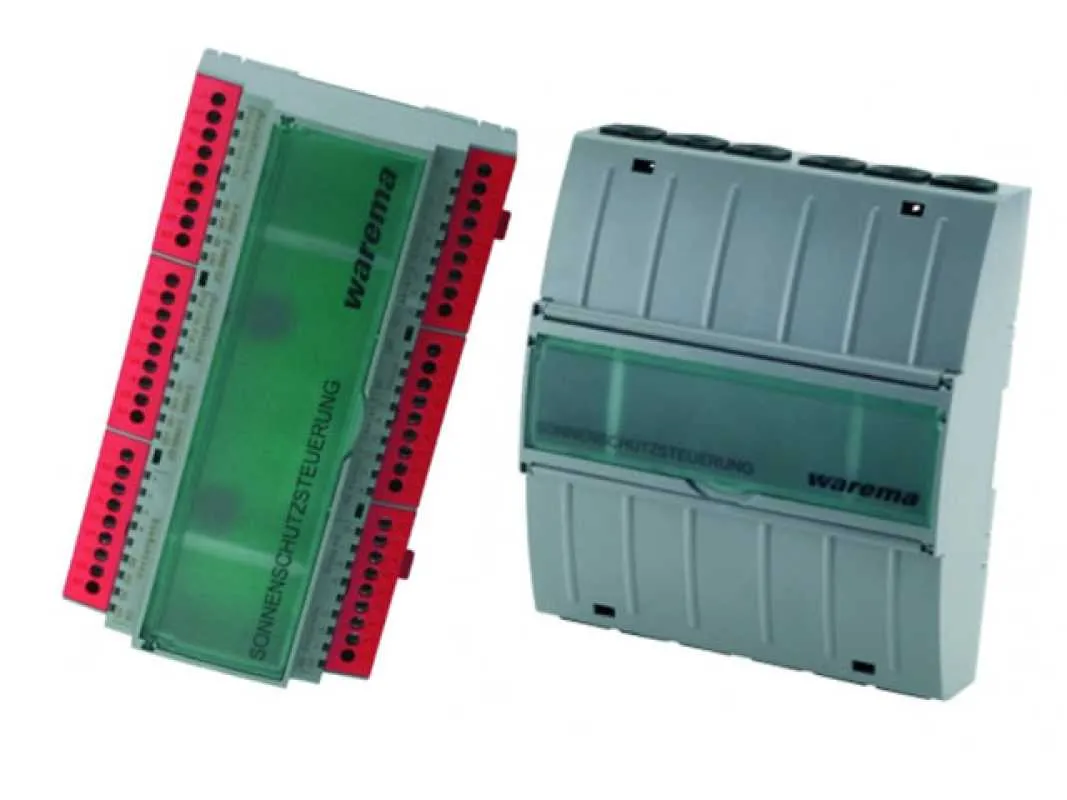

Warema MSE Inside 4 AP/REG
- Beschreibung
- Technische Daten
- Lieferumfang
- Zubehör für AP-Gehäuse
- Dokumente / Downloads
- Informationen zum Hersteller
Warema MSE Inside 4 AP/REG | Für bis zu vier Antriebe mit 24 V DC | Logikverhalten des Tasters zwischen Zeitlogik u. Permanentlogik umschaltbar | örtliche Gruppenbildung über DIP Schalter | externes Netzteil für den 24 V Motor erforderlich |
Die MSE Inside 4 AP/REG ist ein elektronisches Steuergerät zur Ansteuerung von bis zu vier Sonnenschutz- oder Fensterantrieben. Die Versorgung dieser Motorsteuereinheit und der Antriebe erfolgt mittels Sicherheitskleinspannung (SELV) durch ein externes Netzteil. Der Antrieb des Sonnenschutzes oder des Fensters kann über die Motorsteuereinheit sowohl mittels Taster vor Ort als auch von einer übergeordneten Zentrale bedient werden. An die Motorsteuereinheit kann außerdem ein externer potentialfreier Schalter angeschlossen werden, z. B. zum Schutz Ihres innenliegenden Sonnenschutzes bei offenem Fenster. Mehrere Motorsteuereinheiten können, als Gruppe geschaltet, von einem gemeinsamen Taster aus bedient werden.
Produktmerkmale
- direkte Ansteuerung von bis zu vier 24 V-Sonnenschutzantrieben über eine Sonnenschutzzentrale und einen Taster vor Ort
- mehrere Motorsteuereinheiten können zu einer Gruppe zusammengefasst und von einem Taster gemeinsam bedient werden
- Logikverhalten des Tasters zwischen Zeitlogik u. Permanentlogik umschaltbar
- Zeitlogik bewirkt, dass die MSE nach einer Betätigungszeit des Tasters von ca. 2 Sekunden in Selbsthaltung geht. Eine kürzere Betätigung des Tasters erzeugt einen Wendeimpuls (bei Lamellenprodukten)
- Permanentlogik bewirkt, dass die MSE sofort bei Betätigung des Tasters in Selbsthaltung geht (für Stoffprodukte/ Rollladen)
- Programm „Auffächern“ (komplette Lamellenwendung nach Stopp oder 3 Minuten Laufzeit), um die korrekte Lage der Lamellen sicherzustellen
- über den Verriegelungseingang kann der Sonnenschutzmotor gesperrt werden, sobald z. B. ein Fenster geöffnet ist.
- Örtliche Gruppenbildung über DIP Schalter
- Hinweis: externes Netzteil für den 24 V Motor erforderlich
Technische Daten
| |
---|---|
Betriebsspannung: | | 24 V DC |
| |
Steuerspannung: | | 24 V DC |
| |
Ausgang: | | 4 x 24 V DC, 3A |
| |
Logikverhalten: | | Zeitlogik / Permanentlogik |
| |
Schutzart: | | IP 30 |
| |
Montage: | | Aufputz (AP) |
| |
Abmessungen: | | AP = 158 x 180 x 60 mm | REG = 9 TE |
| |
Produktabmessungen | AP
Produktabmessungen | REG
Lieferumfang
- 1 x Warema Motorsteuereinheit MSE Inside 4 (AP/REG, Ausführung nach Wahl)
Betriebsspannung: | 24 V DC |
Steuerspannung: | 24 V DC |
Ausgang: | AP | 4 x 24 V DC, 3 A REG | 4 x 24 V DC, 3 A |
Logikverhalten: | ZL (Zeitlogik) PL (Permanentlogik) |
Schutzart: | AP | IP 30 |
Schutzklasse: | III |
Montage: | AP | Aufputz REG | Reiheneinbau |
Abmessungen: | AP | 158 x 180 x 60 mm REG | 9 TE |
Artikel-Nummer: | AP | 1002755 REG | 1002085 |
1 x Warema Motorsteuereinheit MSE Inside 4 (AP/REG, Ausführung nach Wahl)
1 x Bedienungsanleitung
1 x Bedienungsanleitung
Das passende Zugentlastungsset Art. Nr.: 1002236 (bestehend aus 25 Bügeln und 50 Schrauben)
finden sie HIER WAREMA Renkhoff SE
Hans-Wilhelm-Renkhoff-Straße 2
D-97828 Marktheidenfeld
Telefon: 09391 / 20-0
Telefax: 09391 / 20-42 99
www.warema.de
E-Mail: info@warema.de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
