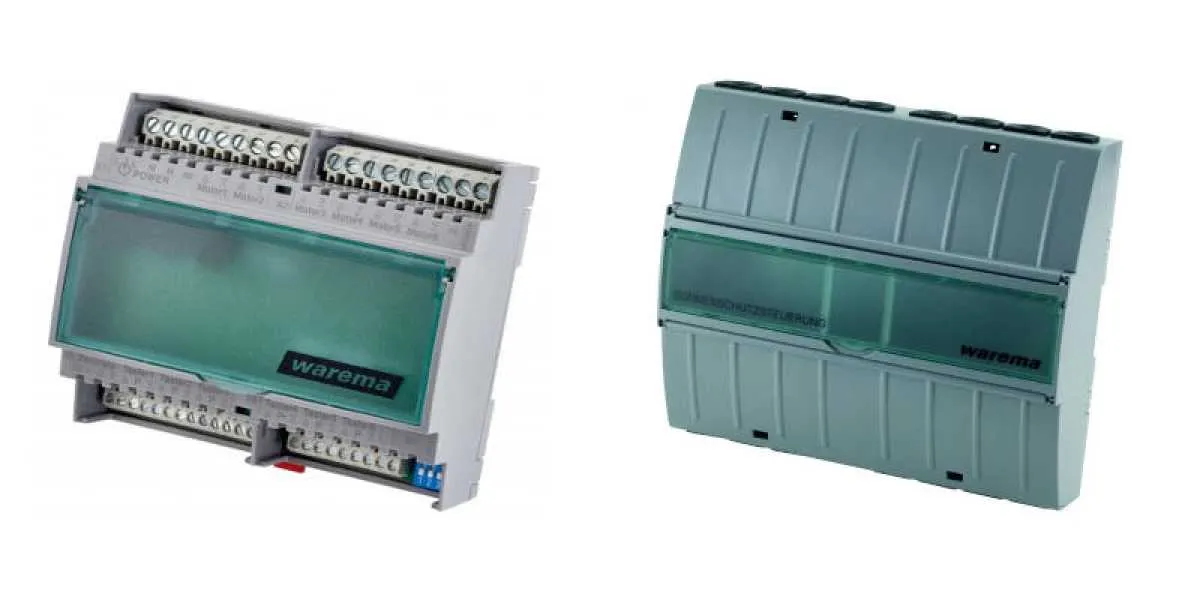

Warema MSE-Kompakt 6 AP/REG | Motorsteuereinheit | dient zur Ansteuerung von 230 Volt Sonnenschutzantrieben | unterstützt Zeitlogik für Raffstoren oder Jalousien und Permanentlogik für Rollläden und Stoffprodukte |

Die Motorsteuereinheit (MSE) Kompakt 6 AP/REG ist ein elektronisches Steuergerät zur potenzialbehafteten Ansteuerung von bis zu 6 Sonnenschutzantrieben. Die Spannungsversorgung der MSE und der Antriebe erfolgt mit 230 V AC. Die angeschlossenen Antriebe können mit einem geeigneten Bedienelement vor Ort bedient werden, eine Steuerung über eine Sonnenschutzzentrale ist ebenfalls möglich. Die hierfür notwendige Steuerspannung von 24 VDC wird in den MSE selbst erzeugt. Mehrere MSE können zu einer Gruppe zusammengefasst und gemeinsam gesteuert werden.

Produktmerkmale

• direkte Ansteuerung von bis zu sechs 230 V – Sonnenschutzantrieben über eine Sonnenschutzzentrale und einen Taster vor Ort
• mehrere Motorsteuereinheiten können zu einer Gruppe zusammengefasst und von einem Taster gemeinsam bedient werden
• die örtliche Gruppenbildung kann einfach ohne Umverdrahtung durch Umlegen des entsprechenden DIP-Schalters erfolgen
• Logikverhalten des Tasters zwischen Zeitlogik und Permanentlogik umschaltbar
  - Zeitlogik bewirkt, dass die MSE nach einer Betätigungszeit des Tasters von ca. 2 Sekunden in Selbsthaltung geht. Eine kürzere Betätigung des Tasters erzeugt einen Wendeimpuls (bei Lamellenprodukten)
  - Permanentlogik bewirkt, dass die MSE sofort bei Betätigung des Tasters in Selbsthaltung geht (für Stoffprodukte/Rollladen)
• ein integriertes Netzteil erzeugt die 24 V DC Steuerspannung für die Ansteuerung der MSE über den Taster oder die Sonnenschutzzentrale

Funktionsübersicht

Durch Kodierschalter an der MSE können zwei verschiedene Programme eingestellt werden.


Programm 1 - Örtliche Bedienung mit Zeitlogik:

• Dieses Steuerungsverhalten bietet sich speziell für Lamellenprodukte wie Raffstore oder Jalousien an: Der Sonnenschutz fährt nach Betätigung der Taste in die entsprechende Richtung. Bleibt die Taste länger als 2,5 Sekunden betätigt, geht die Steuerung in Selbsthaltung. Die Taste kann danach losgelassen werden. Der Sonnenschutz fährt bis Ablauf der fest eingestellten Laufzeit von 3 Minuten. Um die Selbsthaltung zu löschen und den Motor zu stoppen, muss die dem Fahrbefehl entgegengesetzte Taste kurz betätigt werden. Wenn Sie die Lamellen nur wenden möchten, können Sie eine der Tasten kurz antippen.

Programm 2 - Örtliche Bedienung mit Permanentlogik:

• Dieses Steuerungsverhalten bietet sich z.B. für Rollläden und Stoffprodukte an: Der Sonnenschutz fährt nach Betätigung des örtlichen Tasters in die entsprechende Richtung und geht sofort in Selbsthaltung. Der Taster kann sofort losgelassen werden und der Sonnenschutz fährt bis zum Ablauf der fest eingestellten Laufzeit von 3 Minuten. Um die Selbsthaltung zu löschen und den Motor zu stoppen, muss die dem Fahrbefehl entgegengesetzte Taste kurz betätigt werden.

Zentrale Bedienung:

• Für die Dauer einer Zentralbedienung ist die örtliche Bedienung gesperrt, dabei wird ein eventuell anliegender Fahrbefehl gelöscht.

Gruppenbildung:

• Durch die Einstellung der DIP-Schalter auf der Platine können Gruppen gebildet und von einem Taster gemeinsam bedient werden. Beachten Sie bitte, dass dann die Antriebe, welche einer solchen Gruppe zugeordnet sind, nicht mehr einzeln bedient werden können. Einzelheiten zur Gruppenbildung entnehmen Sie bitte der Bedienungsanleitung. Bei durchgeschleifter Gruppensteuerleitung ist auch eine die Motorsteuereinheiten übergreifende Gruppenbildung möglich.

Technische Daten

Produktabmessungen | AP

Produktabmessungen | REG

Sonnenschutzzentrale:

Steuerzentralen können am Zentraleingang der MSE angeschlossen werden. In Abhängigkeit von Wetterdaten bzw. eingestellten Zeiten steuert die Zentrale die MSE optimal. Den Vorrang für Fahrbefehle hat die Sonnenschutzsteuerung.

Lieferumfang

• 1 x Warema MSE Kompakt 6 AP oder REG (nach Auswahl)
