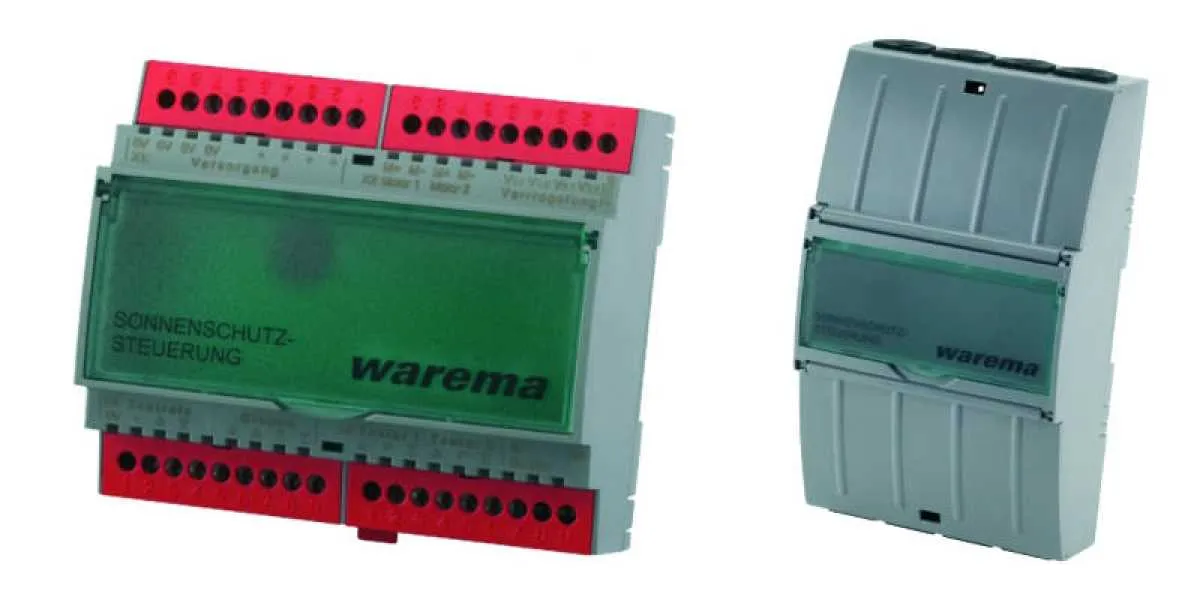

Warema MSE Wendeautomatik 2 AP/REG
- Beschreibung
- Technische Daten
- Lieferumfang
- Zubehör für AP-Gehäuse
- Dokumente / Downloads
- Informationen zum Hersteller
Warema MSE Wendeautomatik 2 AP | Ansteuerung von bis zu zwei 230 Volt Sonnenschutzantrieben | Zeitlogik mit Wendeautomatik | Wendewinkel der Lamellen über DIP-Schalter einstellbar |
Die MSE Wendeautomatik ist ein elektronisches Steuergerät zur Ansteuerung von ein oder zwei 230 V Raffstoreantrieben. Diese Motorsteuereinheit dient der komfortablen Steuerung von herkömmlichen Raffstore und der Steuerung von Raffstore mit Arbeitsstellung Typ „Schaltfeder“ sowie Typ „Impulswendung". Als Komfortfunktion bei herkömmlichen Raffstore bietet die MSE Wendeautomatik z. B. das automatische unmittelbare Aufwenden nach Erreichen der unteren Endlage. Raffstore mit Arbeitsstellung Typ „Impulswendung“ (Arbeitsstellung bedeutet, dass die Lamellen im Idealwinkel von 38° zur Horizontalen tief fahren) können nur mithilfe einer MSE Wendeautomatik oder MSE AS4 AP angesteuert werden. Die Versorgung der Motorsteuereinheit selbst und der Antriebe erfolgt direkt aus dem 230 V-Netz. Die Sonnenschutzeinrichtung kann sowohl mittels Taster vor Ort als auch über eine Sonnenschutzzentrale (z. B. Wisotronic) bedient werden. Die hierfür notwendige Steuerspannung von 24 V DC wird im Gerät selbst erzeugt. Mehrere Motorsteuereinheiten können zu einer Gruppe zusammengefasst und von einem Taster aus gemeinsam bedient werden.
Produktmerkmale
- die Motorsteuerungseinheit (MSE) Wendeautomatik ist ein elektronisches Steuergerät zur Ansteuerung von zwei 230 V-Raffstoreantrieben
- sie dient der komfortablen Steuerung von herkömmlichen Raffstore und der Steuerung von Raffstore mit Arbeitsstellung Typ „Schaltfeder“ sowie Typ „Impulswendung“
- als Komfortfunktion bei herkömmlichen Raffstore bietet die MSE Wendeautomatik z. B. das automatische unmittelbare Aufwenden der Lamellen nach Erreichen der unteren Endlage
- die angeschossenen Antriebe können sowohl mittels Taster vor Ort als auch über eine Sonnenschutzzentrale (z. B. Wisotronic) bedient werden
- die hierfür notwendige Steuerspannung (24 V DC) wird in der MSE selbst erzeugt
- mehrere Motore / MSEs können zu einer Gruppe zusammengefasst und von einem Taster aus gemeinsam bedient werden
Funktionsübersicht
- abgesicherte, potentialbehaftete Motorausgänge
- Zentraleingang
- Eingänge für lokale Jalousie-Taster zur Einzel- oder Gruppenbedienung
- lokale Bedienung mit Zeit- oder Permanentlogik
- Integriertes Netzteil zur Steuerspannungserzeugung
- Gruppenbildung über Steuerleitung
- Gruppenbildung über DIP-Schalter (keine Verdrahtungsarbeiten)
- Wendewinkel der Lamellen über DIP-Schalter einstellbar
- automatische Lamellenwendung bei lokaler Bedienung
Technische Daten
| |
---|---|
Betriebsspannung: | | 230 V AC |
| |
Steuerspannung: | | 24 V DC |
| |
Ausgang: | | 2 x 230 V AC, 500 VA |
| |
Logikverhalten: | | Zeitlogik mit Wendeautomatik |
| |
Schutzart: | | IP30 |
| |
Schutzklasse: | | I |
| |
Montage: | | Aufputzmontage (AP) | Reiheneinbau (REG) |
| |
Abmessungen: | | AP = 106 x 180 x 60 mm | REG = 6 TE |
| |

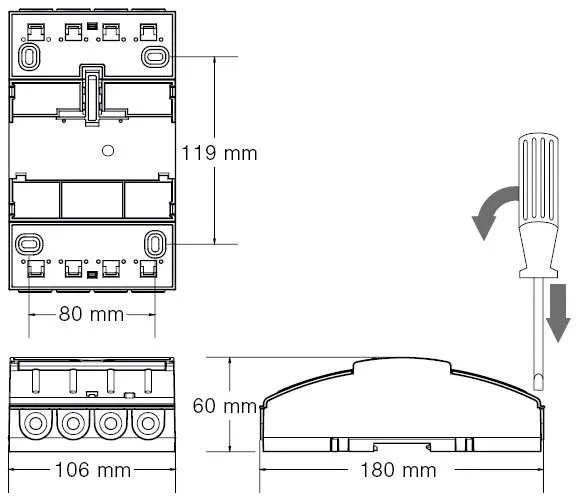

Produktabmessungen | AP
Produktabmessungen | REG
Lieferumfang
- 1 x Warema MSE Wendeautomatik 2 AP oder REG (nach Auswahl)
Betriebsspannung: | 230 V AC |
Steuerspannung: | 24 V DC |
Ausgang: | AP | 2 x 230 V AC, 500 VA REG | 2 x 230 V AC, 500 VA |
Logikverhalten: | ZL mit Wendung (Zeitlogik) |
Schutzart: | AP | IP 30 |
Schutzklasse: | AP | I REG | II |
Montage: | AP | Aufputz REG | Reiheneinbau |
Abmessungen: | AP | 106 x 180 x 60 mm REG | 6 TE |
Artikel-Nummer: | AP | 1002751 REG | 1002678 |
1 x Warema Motorsteuereinheit MSE Kompakt 2 (AP/REG, Ausführung nach Wahl)
1 x Bedienungsanleitung
1 x Bedienungsanleitung
Das passende Zugentlastungsset Art. Nr.: 1002236 (bestehend aus 25 Bügeln und 50 Schrauben)
