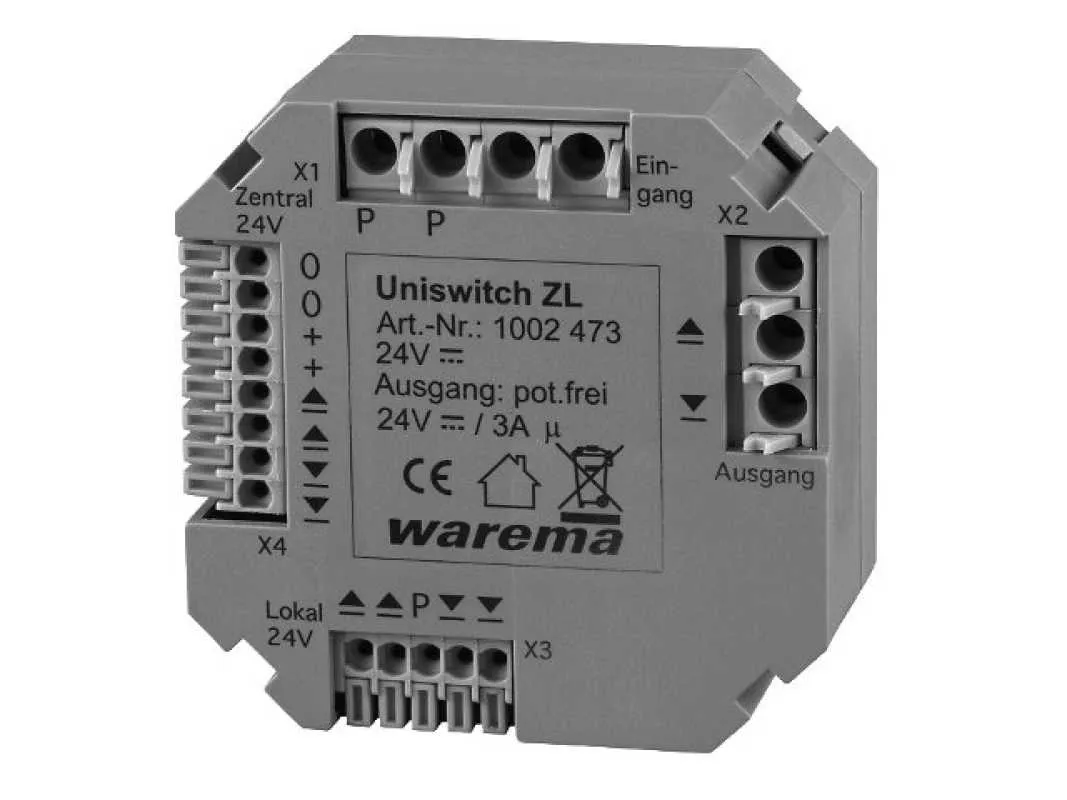

Warema Uniswitch ZL UP

Gerät zur Potentialtrennung und Gruppenbildung | Zeitlogikfunktion | kompakte Bauweise ermöglicht Montage in Unterputz-Abzweigdose |


Der Uniswitch ZL wird zur Potentialtrennung bei großen Steuerleitungslängen und zur Bildung zusätzlicher Gruppen in Steuerleitungssystemen eingesetzt. Das Gerät verfügt über Zeitlogikfunktion und kann durch seine kompakte Bauweise in einer handelsüblichen UPDose untergebracht werden. Die Versorgung des Geräts mit 24 V DC SELV erfolgt über ein Steuerleitungssystem. Die nachgeschalteten Motorsteuereinheiten können weiterhin über Taster vor Ort oder über eine Zentrale bedient werden.

Funktion des Uniswitch ZL

Anwendungsbeispiel 1: Potentialtrennung bei großen Steuerleitungslängen

Ein anliegender Zentralbefehl setzt den potentialfreien Ausgang des Uniswitch ZL und löst in der nachgeschalteten MSE den Fahrbefehl aus. Der Ausgang bleibt für die Dauer des Zentralbefehles gesetzt.

Anwendungsbeispiel 2: Bildung zusätzlicher Gruppen in Steuerleitungssystemen

Diese Funktion wird benötigt, wenn z.B. die zentrale Bedienung aller Sonnenschutzantriebe in einem Raum von einem Bedientaster aus realisiert werden soll. Der Uniswitch ZL wird dazu lediglich in die Steuerleitung einge­fügt und der Bedientaster angeschlossen. Anschluss und Montageort der vorhandenen Motorsteuereinheiten können beibehalten werden, eine vorgenommene Gruppenbildung innerhalb der nachgeschalteten Anlage bleibt ebenfalls erhalten.

 Potentialtrennung bei großen Steuerleitungslängen
 Bildung zusätzlicher Gruppen in Steuerleitungssystemen
 nachgeschaltete MSEs können weiterhin über Taster vor Ort oder über eine Zentrale bedient werden
 Zeitlogik bewirkt, dass die MSE nach einer Betätigungszeit des Tasters von ca. 2 Sekunden in Selbsthaltung geht.
     Eine kürzere Betätigung des Tasters erzeugt einen Wendeimpuls (bei Lamellenprodukten)
 Versorgung des Geräts mit 24 V DC SELV über ein Steuerleitungssystem
 kompakte Bauweise ermöglicht Montage in Unterputz-Abzweigdose

• 1 x Uniswitch ZL Art. Nr.: 1002473
