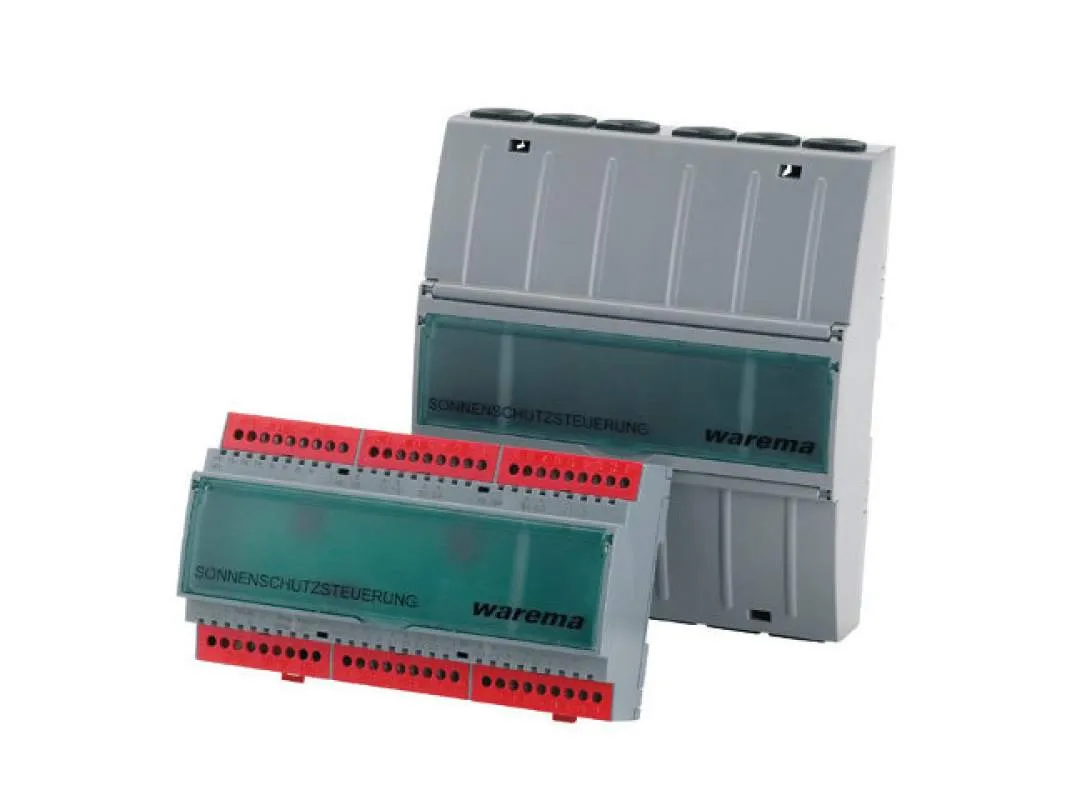

Warema climatronic Schaltaktor 16M230 SMI AP/REG

Aktor zur zentralen und lokalen Bedienung von bis zu 16 x 230 V AC SMI Sonnenschutzprodukten

Die Versorgung des Schaltaktors und dessen nachgeschalteter Verbraucher erfolgt mit 230 V AC. Die angeschlossenen Produkte werden über die WAREMA climatronic gesteuert, eine Steuerung mit Bedienelementen vor Ort ist ebenfalls möglich. Es können wahlweise 8 Motoren, abgesichert über die integrierte Feinsicherung 6,3 AT, oder 16 Motoren ohne Absicherung an die SMI-Schnittstelle angeschlossen werden. Bei Fahrtanforderung schaltet das Gerät zuerst die Spannung der SMI-Antiebe zu und sendet anschließend zeitversetzt die SMI-Telegramme an die Antriebe. Zusätzlich besitzt der Schaltaktor Tasteneingänge sowie General Purpose Eingänge (z.B. für Verriegelungseingänge oder Gruppentaster).

Produktmerkmale

• Ansteuerung von bis zu 16 x 230 V SMI-Motoren in bis zu 8 Gruppen
• Integrierte Adressierung der SMI-Motoren
• Aktor schaltet die SMI Spannung frei, sodass der Ruhestomverbrauch gering gehalten wird
• Auswechselbare Feinsicherung zum Schutz der angeschlossenen Produkte und flexiblen Motorleitungen (max. 6,3 A) oder ohne Sicherung mit Einspeisung für Motoren und Steuerung
• Zuordnung der angeschlossenen Verbraucher kann einzeln oder beliebig auf die 64 zur Verfügung stehenden Kanäle erfolgen
• 230 V-Anschlussleitung zum Gerät und eine 4-adrige Busverbindung zum WAREMA climatronic® System sind erforderlich
• Es stehen 8 SMI-Kanäle zur Verfügung
• Ansteuerung der Antriebe erfolgt über das Bussystem durch die WAREMA climatronic®
• Anschluss herkömmlicher Taster zur örtlichen Einzel- und Gruppenbedienung
• zur Verriegelung einzelner Motoren, z. B. bei geöffneter Balkontür, können bauseitige Fensterkontakte (Reed-Kontakte) an den Aktoren angeschlossen werden

Technische Daten

Produktabmessungen | AP

Produktabmessungen | REG

• 1 x Warema Schaltaktor 16M230 SMI AP oder REG (nach Auswahl)
• 1 x Bedienungs- und Installationsanleitung
