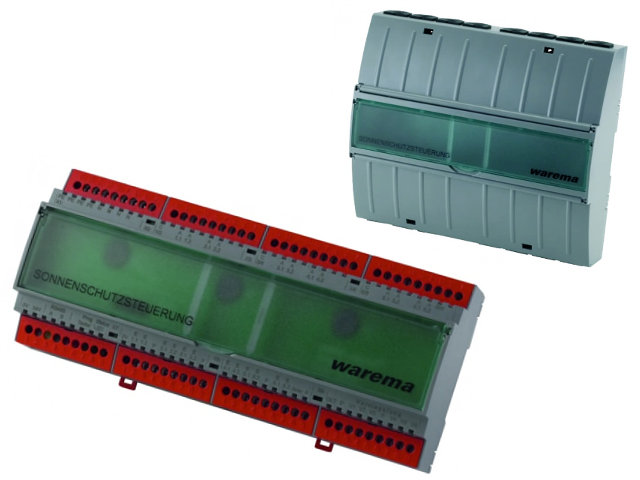

Warema climatronic Schaltaktor 6M AP/REG

Der Warema Schaltaktor 6M AP/REG ist ein elektronisches Steuergeräte zur potentialfreien Ansteuerung von bis zu 6 Sonnenschutzantrieben oder für bis zu max. 12 andere Verbraucher. Die Spannungsversorgung der Schaltaktoren erfolgt mit 24 V DC. Die Spannungsversorgung der Produkte kann entweder mit 230 V AC oder mit 24 V DC getrennt nach Klemmensatz erfolgen. Die angeschlossenen Antriebe werden über die WAREMA climatronic gesteuert, eine Steuerung mit geeigneten Bedienelementen vor Ort ist ebenfalls möglich.

Weiterhin können die Aktoren auch andere Produkte wie Beleuchtung, Lüfterantriebe sowie Heiz- und Kühlkreise in Wintergärten schalten. Anstelle eines Motors können z.B. zwei getrennte Lichtkreise geschaltet werden. Somit kann ein Schaltaktor 6M (welcher ausschließlich für Beleuchtung eingesetzt wird) bis zu 12 Leuchtenkreise schalten. Die Betriebsspannungsversorgung der Schaltaktoren erfolgt mit 24 V DC über die angeschlossene Busleitung. Die angeschlossenen Verbraucher (Antriebe, Leuchten etc.) werden über das Bussystem durch die WAREMA climatronic angesteuert. An den Schaltaktoren können zur örtlichen Bedienung herkömmliche Jalousie- bzw. Lichttaster eines beliebigen Schalterprogramms angeschlossen werden. Zum Schutz der angeschlossenen Produkte und den flexiblen Motoranschlussleitungen besitzen die Schaltaktoren auswechselbare Feinsicherungen in den Ausgangsschaltkreisen. Zur Verriegelung einzelner Motoren bei z.B. geöffnetem Fenster oder Balkontüre können bauseitige Fensterkontakte (Reed-Kontakte etc.) an den Aktoren angeschlossen werden. Wünscht der Kunde Einzel- und zusätzlich Gruppenbedienung können die Verriegelungseingänge als Gruppentastereingänge verwendet werden.

Bedienlogik:

Die Bedienlogik der angeschlossenen örtlichen Taster wird automatisch an das eingestellte Produkt des Kanals angepasst. Wird hier z.B. Rolladen oder Markise eingestellt, so ist die Bedienlogik „PL“. Für Raffstoren oder Jalousien wird die Bedienlogik „FZL“ gewählt und bei Beleuchtung „Dauer ein/aus“.

Zuordnung der Motoren:

Die angeschlossenen Motoren bzw. Produkte eines Aktors können einzeln und beliebig den zur Verfügung stehenden 64 Kanälen der WAREMA climatronic zugeordnet werden. Ist z.B. der erste Motor eines Aktors eine Markise auf der Fassade Süd, so kann der zweite Motor auf dem gleichen Aktor ein Raffstore mit ganz anderen Wind- und Sonnengrenzwerten auf der Fassade West sein usw.

Produktmerkmale

• Bis zu 6 Sonnenschutzantriebe oder bis zu 12 230 V AC Verbraucher (z.B. Beleuchtung)
• Zuordnung der angeschlossenen Verbraucher kann einzeln oder beliebig auf die 64 zur Verfügung stehenden Kanäle erfolgen
• 230 V-Zuleitung zum Gerät und eine 4-adrige Busleitung zum WAREMA climatronic System sind erforderlich
• Spannungsversorgung der Produkte entweder mit 230 V AC oder mit 24 V DC, getrennt nach Klemmensatz
• Ansteuerung von Verbrauchern (z.B. Beleuchtung) erfolgr über das Bussystem durch die WAREMA climatronic
• Anschluss herkömmlicher Taster zur örtlichen Einzel- und Gruppenbedienung
• Zur Verriegelung einzelner Motoren, z.B. bei geöffneter Balkontür, können bauseitige Fensterkontakte (Reed-Kontakte) an den Aktore angeschlossen werden
• Bedienlogistig der angeschlossenen örtlichen Taster wird automatisch an das eingestellte Produkt des Kanals angepasst
• Typischer Anwendungsbereich:
  - kleinere Objekte mit geringer Aktorenanzahl (z.B. Wohnbereich, Wintergärten etc.)
  - Sonderschaltungen (z.B. Ansteuerung verschiedener Lüfterantriebe)
  - Schalten unterschiedlicher Stromkreise über einen Aktor

Hinweis: externes Netzteil erforderlich (Schaltnetzteil 24 V DC, 2,5 A)

Technische Daten

Schaltleistung je Ausgang:

• bei Motorantrieb 230 V AC / cos? = 0,6 500 VA
• bei Glühlampen 230 V AC 700 W
• bei Halogenlampen 230 V AC 800 VA
• Leuchtstofflampen konv. VG 700 VA
• Leuchtstofflampen elektron. VG 1000 VA
• bei Gleichspannung bis 30 V DC 3 A

(die Gesamtleistung aller 4 Ausgänge pro Feinsicherung darf 1000 VA nicht überschreiten)

Produktabmessungen | AP

Produktabmessungen | REG

• 1 x Warema Schaltaktor 6M AP/REG (nach Auswahl)
• 1 x Bedienungs- und Installationsanleitung
