Art.Nr.:
241800101
7-14 Werktage 7-14 Werktage (Ausland abweichend)
183,63 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung

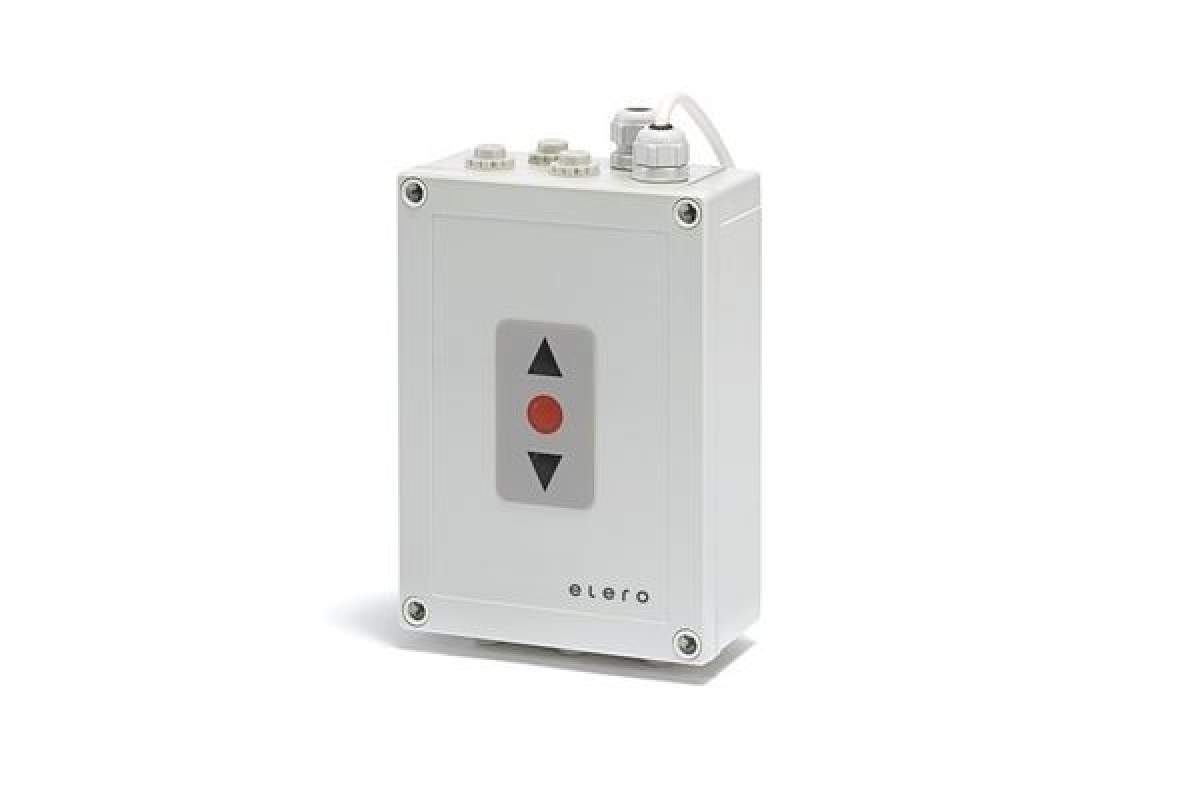

DoorControl - Steuerung für Rolltorantriebe (ohne Funkbedienung)


Die konfortable Torsteuerung für Rohrantriebe Typ 9 - 15 W NHK und NMA mit mechanischer Endabschaltung. Die DoorControl ist für den automatischen Betrieb von Toranlagen mit 230 V Wechselstromantrieben konzipiert. Die Steuerung wird mit einem 1,5 m langen Anschlusskabel mit Schutzkontaktstecker und einer im Gehäusedeckel eingebauten Folientastatur (Auf-Stop-Ab) geliefert. Die Schließautomatik, ohne Funkempfänger, ist in der Steuerung integriert. Alle Signaleingänge arbeiten mit 24 V Gleichspannung und sind über Optokoppler galvanisch getrennt. Zur Versorgung von Lichtschranken und Befehls gebern ist ein 24 V DC-Netzteil (max. 150 mA), integriert.



  • Motorlaufzeitüberwachung einlernbar
    (Muss bei Betriebsart Selbsthaltung [DIPI] eingelernt werden)
  • Diagnoseanzeige über LED
  • Anschluss einer Schließkantensicherung Opto-elektronische Schaltleiste (OSE) von Witt oder Fraba oder einer Widerstandsleiste 8,2 kOhm.
  • Testung des Signalwege
    (bei defekter Schließkantensicherung in ZU-Totmannbetrieb)
  • Anschlussmöglichkeit Vorendschalter ZU
  • Anschlussmöglichkeit Lichtschranke ZU
  • Codiermöglichkeit Totmannbetrieb/Selbsthaltung (DIP 1)
  • Codiermöglichkeit Freifahrt/Reversierung bis Endposition offen bei Ansprechen der Schließkantensicherung (DIP 2)
  • Codiermöglichkeit Lichtsteuerung Impuls/120 Sekunden, Störmeldung oder Ampel grün
  • Funkempfänger über Stiftleiste steckbar (optional als Zubehör erhältlich)
  • externer Funkempfänger anschließbar
  • Anschlussmöglichkeit Ampel-Rot, leuchtet bei einer Torbewegung, blinkt in Zwischenstellungen und blinkt mit erhöhter Frequenz bei Störung (Laufzeit, Schließkante etc.)
  • Nur bei DoorControl für Rolltore
    Anschlussmöglichkeit Garagenbeleuchtung/Störmeldung oder Ampel grün.



Stromversorgung
| 230/50 V/Hz
Sicherung bauseits
| max. 10 A
Leistungsaufnahme
| max. 6 W
Schaltstrom
| max. 6 A
Schaltleistung
| max. 1300 VA
Sicherung intern
| 6,3 A tr.
Schutzart
| IP54
Betriebstemperatur
| -10 bis +50 °C
Gewicht | ca. 1 kg  TÜF geprüft | EN 12 453









  • 1 x elero DoorControl für Rolltore (ohne Funkempfänger) Art. Nr. : 241800101



Das ist nicht die richtige Torsteuerung die Sie suchen?

DoorControl Steuerung mit integriertem Funkempfänger
und Handsender finden sie

HIER:

Technische Daten
 Bedienungsanleitung
Stromversorgung: 230 V / 50 Hz
Leistungsaufnahme: max. 6 Watt
Sicherung bauseits: max. 10 A
Sicherung intern: 6,3 A tr.
Schaltleistung: max. 1300 VA
Schaltstrom: max. 6 A
Schutzart: IP 54
Funkmodul: nicht vorhanden
Betriebstemperatur: -10 bis +50°C
TÜF geprüft: EN 12 453
Artikel-Nummer: 241800101
Anschluss
Lieferumfang
1 x DoorControl | Art.Nr.: 241800101
Ausführung: 1,5 m Anschluschkabel mit Schukostecker (Steckplatz für Funkmodul)
1 x Bedienungsanleitung
Dokumente / Downloads
Bedienungsanleitung  (1.54 MB)
