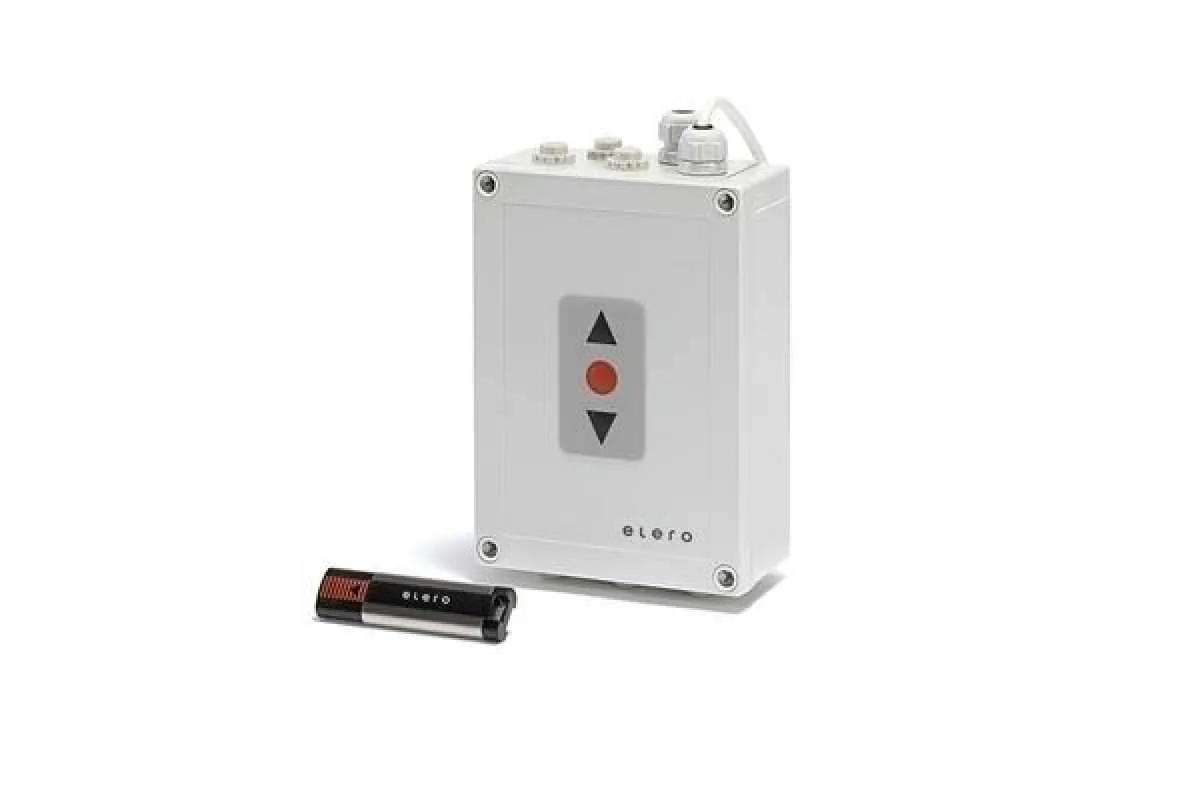

elero DoorControl mit Funkmodul und Handsender
| DoorControl - Steuerung für Rolltorantriebe (mit integriertem Funkempfänger und Handsender)
| |
| Die konfortable Torsteuerung für Rohrantriebe Typ 9 - 15 W NHK und NMA mit mechanischer Endabschaltung. Die DoorControl ist für den automatischen Betrieb von Toranlagen mit 230 V Wechselstromantrieben konzipiert. Die Steuerung wird mit einem 1,5 m langen Anschlusskabel mit Schutzkontaktstecker und einer im Gehäusedeckel eingebauten Folientastatur (Auf-Stop-Ab) geliefert. Die Schließautomatik, mit integriertem Funkempfänger, ist in der Steuerung integriert. Alle Signaleingänge arbeiten mit 24 V Gleichspannung und sind über Optokoppler galvanisch getrennt. Zur Versorgung von Lichtschranken und Befehls gebern ist ein 24 V DC-Netzteil (max. 150 mA), integriert. |
.webp)
- Motorlaufzeitüberwachung einlernbar
(Muss bei Betriebsart Selbsthaltung [DIPI] eingelernt werden) - Diagnoseanzeige über LED

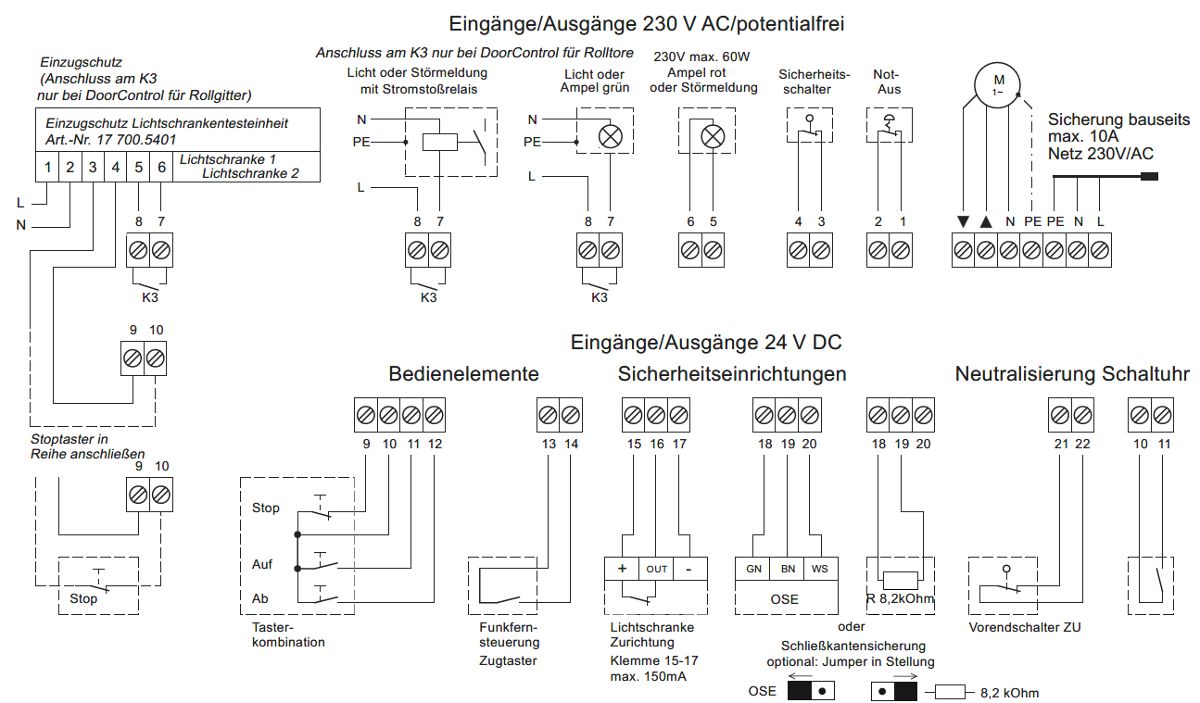

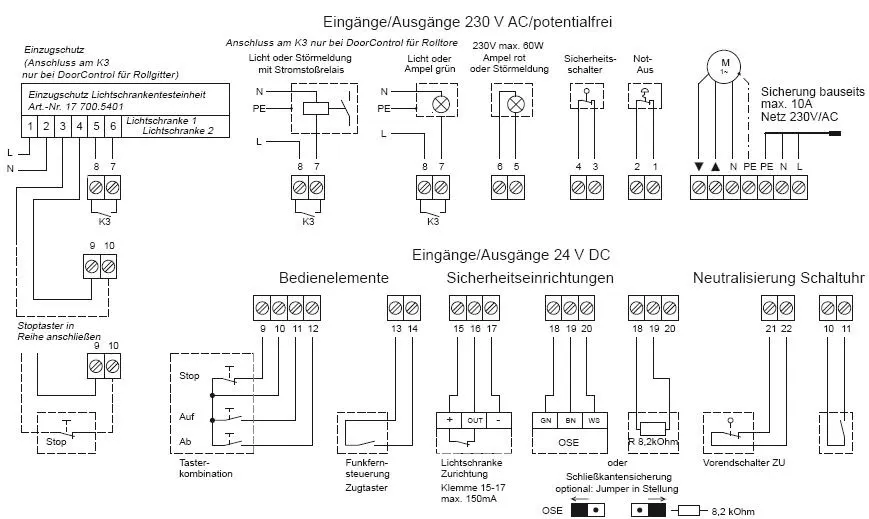

- Anschluss einer Schließkantensicherung Opto-elektronische Schaltleiste (OSE) von Witt oder Fraba oder einer Widerstandsleiste 8,2 kOhm.
- Testung des Signalwege
(bei defekter Schließkantensicherung in ZU-Totmannbetrieb) - Anschlussmöglichkeit Vorendschalter ZU
- Anschlussmöglichkeit Lichtschranke ZU
- Codiermöglichkeit Totmannbetrieb/Selbsthaltung (DIP 1)
- Codiermöglichkeit Freifahrt/Reversierung bis Endposition offen bei Ansprechen der Schließkantensicherung (DIP 2)
- Codiermöglichkeit Lichtsteuerung Impuls/120 Sekunden, Störmeldung oder Ampel grün
- Funkempfänger integriert
- externer Funkempfänger anschließbar
- Anschlussmöglichkeit Ampel-Rot, leuchtet bei einer Torbewegung, blinkt in Zwischenstellungen und blinkt mit erhöhter Frequenz bei Störung (Laufzeit, Schließkante etc.)
- Nur bei DoorControl für Rolltore
Anschlussmöglichkeit Garagenbeleuchtung/Störmeldung oder Ampel grün.
| | |
| Versorgungsspannung: | | 230 V AC / 50/60 Hz / |
| | |
| Sicherung bauseits: | | 10 A |
| | |
| Leistungsaufnahme: | | max. 6 Watt |
| | |
| Schaltstrom: | | max 6 A |
| | |
| Schaltleistung: | | max. 1300 VA |
| | |
| Schutzart: | | IP 54 |
| | |
| Sicherung intern: | | 6,3 A tr. |
| | |
| Maße/Gewicht: | | 180 x 130 x 60 mm/ca. 1 Kg |
| | |
| Betriebstemperatur: | | -10 bis +50 °C | TÜV geprüft: EN 12 453 |
| | |
.webp)

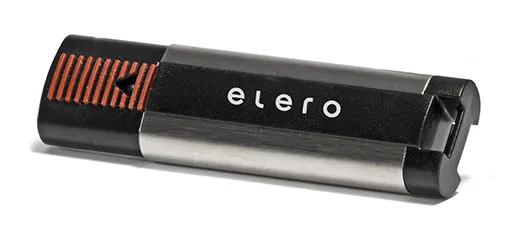

Im oberen Bereich sind weitere Handsender mit der Art.Nr. 177003701 optional wählbar.
- 1 x elero DoorControl für Rolltore mit Funkempfänger Art. Nr. : 241800001 | EAN: 4016684010538

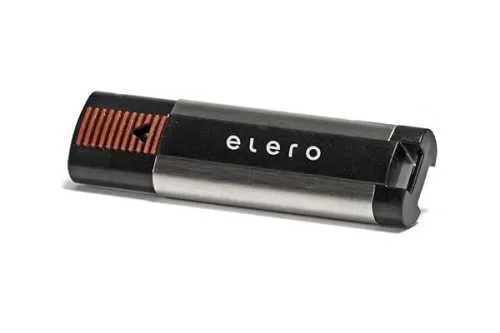

- 1 x 4-Befehl-Funkhandsender Art. Nr.: 177003701 | EAN: 4015862040206
Bedienungsanleitung | Stromversorgung: | 230 V / 50 Hz |
| Leistungsaufnahme: | max. 6 Watt |
| Sicherung bauseits: | max. 10 A |
| Sicherung intern: | 6,3 A tr. |
| Schaltleistung: | max. 1300 VA |
| Schaltstrom: | max. 6 A |
| Schutzart: | IP 54 |
| Funkmodul: | vorhanden |
| Funk-Handsender: | 1 Stück |
| Betriebstemperatur: | -10 bis +50°C |
| TÜF geprüft: | EN 12 453 |
| Artikel-Nummer: | 241800301 |
1 x DoorControl | Art.Nr.: 241800001 | mit Funkmodul
Ausführung: 1,5 m Anschluschkabel mit Schukostecker (Steckplatz für Funkmodul)
1 x Handsender
1 x Bedienungsanleitung
- Bedienungsanleitung (1.54 MB)
